Стакан монтажный для крышных вентиляторов
В современных системах вентиляции широко используется стакан монтажный для крышных вентиляторов. С помощью этого приспособления осуществляется монтаж самого вентилятора. Использование монтажных стаканов способствует более длительному сроку использования крышных вентиляторов.
Существует множество моделей таких приспособлений для крышных вентиляторов, а некоторые из них могут использоваться в условиях холодного или тропического климата. Ремонтировать и обслуживать монтажный стакан можно только после того, как он отключён от сети питания, а его движущие части находятся в состоянии покоя.

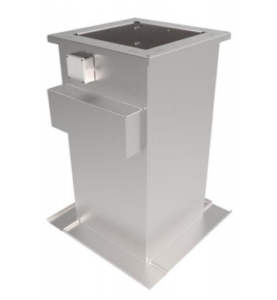

Стакан монтажный СМКВ для крышных вентиляторов
Для облегчения монтажа крышных вентиляторов дымоудаления разработана специальная конструкция утепленного стакана монтажного СМКВ — ДУ, применяемого на любом типе кровли.
Выпускают стаканы следующих исполнений:
1. Общепромышленные (Н);
2. Коррозионностойкие (К1);
3. Взрывозащищенные (В);
4. Взрывозащищенные коррозионностойкие (ВК1).
Стаканы изготавливают семи типоразмеров: СМКВ-ДУ-50; СМКВ-ДУ-57; СМКВ-ДУ-84; СМКВ-ДУ-93; СМКВ-ДУ-115; СМКВ-ДУ-110; СМКВ-ДУ-137.
Монтажный стакан для вентилятора выполнен из прочной нержавеющей стали, и срок его эксплуатации значительно долгий. Стаканы для крышных вентиляторов могут использоваться и в суровых климатических условиях, его конструкция предполагает наличие электропривода.
Стаканы СМКВ легко сочетаются и подходят для установки крышных вентиляторов Веза, также могут служить для установки в комплекте с другими вентиляторами. На сегодняшний момент МосКлим производит и поставляет несколько вариантов исполнения стаканов новой серии СМКВ.
1. Серия СМКВ-100 — простая бюджетная серия, с различными вариантами изготовления.
2. Серия СМКВ-200 — используется для монтажа вентиляторов общепромышленного исполнения.
3. Серия СМКВ-400 — служит для установки вентиляторов крышных дымоудаления.
4. Серия СМКВ-500 — подходит для установки спаренных крышных вентиляторов.
Технические данные
Стаканы монтажные СМКВ подходят под любой тип вентиляторов. Стаканы СМКВ легко устанавливать и монтировать как на любой кровле, так и в сочетании с различными вентиляторами. Стаканы монтажные подходят и служат основанием как для вентиляторов ВКОП, КВОП, так и для вентиляторов дымоудаления крышных ВКР, КРОВ, ВРКФ, КРОС, СРКВ и могут работать в связке с любыми типами вентилятораов, существующих на рынке вентиляции.
Монтажные стаканы СМКВ лучшее решение на сегодняшний момент, для решения задач в области монтажа вентиляционных систем.
Габаритные размеры стакана монтажного для крышных вентиляторов
|
Обозначение стакана
|
Номер вентилятора
|
A,мм
|
B, мм
|
C, мм
|
H, мм
|
H1, мм
|
h, мм
|
L, мм
|
d, мм
|
Масса, кг/компоновка | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | ||||||||||
| СМКВ-27 | 2,25 | 245 | 485 | 325 | 550 | 610 | 260 | 265 | М8 | 27 | 30 | 26 | 24 | 35 | 30 |
| СМКВ-36 | 3,1 | 330 | 645 | 425 | 550 | 655 | 305 | 655 | М8 | 35 | 40 | 33 | 30 | 45 | 35 |
| СМКВ-50 | 3,5; 4 | 450 | 775 | 555 | 700 | 850 | 350 | 495 | М10 | 48 | 55 | 45 | 40 | 60 | 55 |
| СМКВ-57 | 4,5; 5 | 535 | 845 | 625 | 700 | 900 | 400 | 656 | М10 | 57 | 65 | 55 | 50 | 95 | 80 |
| СМКВ-84 | 5,6; 6,3 | 750 | 1200 | 895 | 700 | 965 | 465 | 835 | М10 | 75 | 85 | 70 | 65 | 120 | 100 |
| СМКВ-93 | 7,1 | 840 | 1285 | 985 | 700 | 1005 | 505 | 925 | М10 | 100 | 110 | 95 | 90 | 150 | 130 |
| СМКВ-115 | 8; 9 | 1050 | 1505 | 1205 | 700 | 1250 | 600 | 1145 | М12 | 115 | 130 | 110 | 105 | 175 | 150 |
| СМКВ-110 | 10; 11 | 1350 | 1700 | 1400 | 930 | 1440 | 710 | 1100 | М12 | 170 | 200 | 180 | 150 | 225 | 175 |
| СМКВ-137 | 12,5; 14 | 1464 | 1900 | 1680 | 970 | 1670 | 900 | 1370 | М16 | 200 | 265 | 220 | 180 | 295 | 210 |
